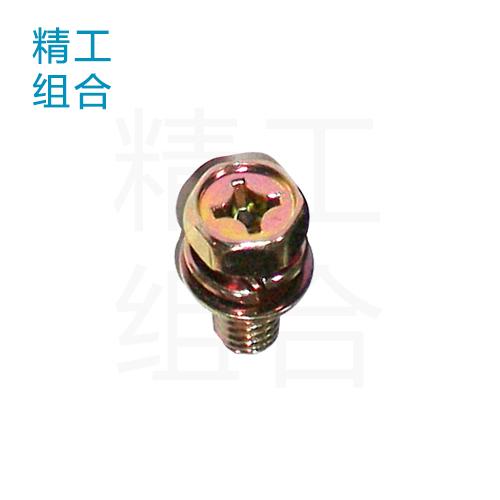

十字槽六角头组合螺钉 带平垫、弹垫三组合螺钉
对应标准 QC 146B 六角头螺栓与弹垫、平垫组合

可按客户要求定制。

对应标准数据参考
QC 146B 六角头螺栓与弹垫、平垫组合
Hexagon bolts and spring washers、plain washers assemblies
QC 146B 六角头螺栓与弹垫、平垫组合

尺寸单位: 毫米(mm)
螺纹尺寸
d
M3 M4 M5 M6 M8 M10 M12
a 最大值
h 公称
H 最大值
dc 公称
d2 参考
1.0 1.4 1.6 2.0 2.5 3.0 3.5
0.6 0.8 1 1.6 1.6 2 2.5
2 2.75 3.25 4 5 6.25 7.5
7 9 10 12 16 20 24
5.23 6.78 8.75 10.71 13.64 16.59 19.53
