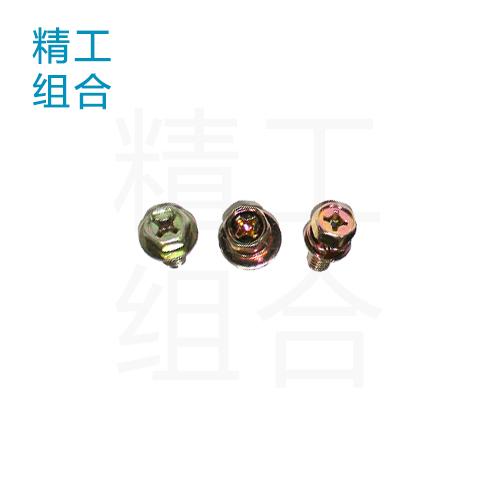

十字槽六角头自攻螺钉和平垫组合
对应标准 GB /T9074.20-2004 十字槽凹穴六角头自攻螺钉和平垫圈组合件

可按客户要求定制。

对应标准数据参考
GB /T9074.20-2004 十字槽凹穴六角头自攻螺钉和平垫圈组合件
Cross Recessed Hexagon Head Tapping Screw With Indentation And Washer Assemblies With Plain Washers
GB /T9074.20-2004 十字槽凹穴六角头自攻螺钉和平垫圈组合件

尺寸单位: 毫米(mm)
螺纹规格 d
ST2.9 ST3.5 ST4.2 ST4.8 ST6.3 ST8
P
a 最大值
k 最大值
最小值
h 标准系列 / N型 公称
公称
dc 标准系列 / N型 最大值
最大值
1.1 1.3 1.4 1.6 1.8 2.1
1.1 1.3 1.4 1.6 1.8 2.1
2.3 2.6 3.0 3.8 4.7 6.0
2.0 2.3 2.6 3.3 4.1 5.2
1 1 1 1 1.6 1.6
1 1 1 1.6 1.6 2
7 8 9 10 14 16
9 11 12 15 18 24
①,其他尺寸参考
自攻螺钉:GB 9456; 垫圈:GB 97.5
