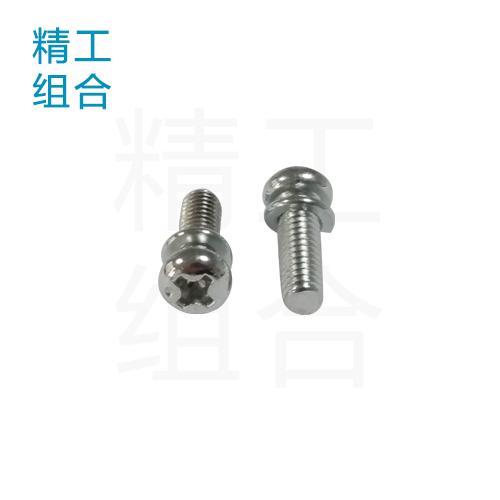

组合螺丝_产品展示_瑞安市精工组合紧固件厂

对应标准	GB /T9074.1-2018 螺栓或螺钉和平垫圈组合件

可按客户要求定制。

对应标准数据参考
GB /T9074.1-2018 螺栓或螺钉和平垫圈组合件 Bolt or Screw and Washer Assemblies with Plain Washers
	尺寸单位: 毫米(mm)

螺纹尺寸
d

M2.5

(M3.5)

M10

M12

P		螺距
α		最大值
h	公称	小系列 S型
		标准系列 N型
		大系列 L型
d_c	最大值	小系列 S型
		标准系列 N型
		大系列 L型
千件重(钢制)≈kg		S型，垫圈
		N型，垫圈
		L型，垫圈

0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5	1.75
0.8	0.9	1	1.2	1.4	1.6	2	2.5	3	3.5
0.6	0.6	0.6	0.8	0.8	1	1.6	1.6	2	2
0.6	0.6	0.6	0.8	0.8	1	1.6	1.6	2	2.5
0.6	0.6	0.8	0.8	1	1	1.6	2	2.5	3
4.5	5	6	7	8	9	11	15	18	20
5	6	7	8	9	10	12	16	20	24
6	8	9	11	12	15	18	24	30	37
0.064	0.074	0.105	0.191	0.252	0.372	0.895	1.68	2.93	3.44
0.081	0.114	0.153	0.265	0.336	0.489	1.12	1.99	3.87	7.01
0.122	0.218	0.362	0.546	0.808	1.26	2.9	6.43	12.54	23.08

①,螺栓、螺钉应有直径为d的细杆，垫圈直径应符合GB/T 97.4, 以便能自由转动。
②,从支承面到第一扣完整螺纹始端的距离，应加大到可容纳垫圈的最大厚度。对这类产品，是将螺纹碾制到接近垫圈的位置。
③,平垫圈的尺寸应按GB/T 97.4规定
④,经供需双方协议，六角头螺栓头下可采用U形沉割槽。
⑤,螺栓或螺钉和垫圈的组合代号详见文末表格
⑥,千件重参照了GB/T 9074.1-2002
